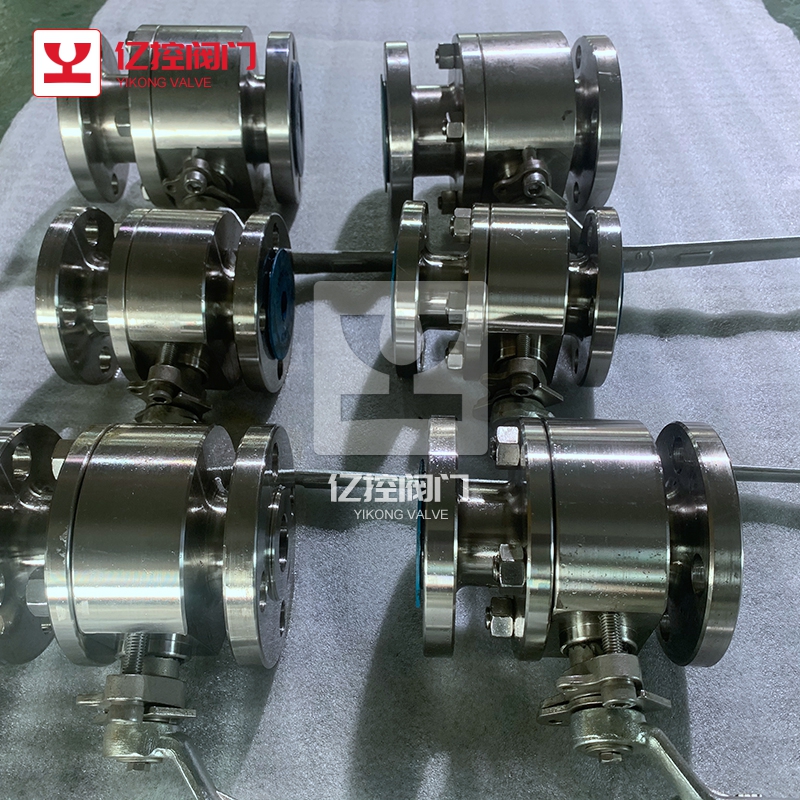

两片式锻钢球阀

产品详情

产品名称	Q347F固定式锻钢高压球阀
产品型号	Q347F
公称通径	DN15-600
压力范围	1.6-42MPa
阀体材质	A105,F304,F316,F51

Q347F锻钢球阀特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

锻钢高压球阀产品特点：

①本产品部件均为锻件

②采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。

③采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。

锻钢高压球阀主要零部件材质：

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	A105	A105
密封圈	尼龙	尼龙
球体	F304	SS 304
阀座、阀杆	F304	A246-416
O形圈	橡胶	橡胶
双头螺柱	35CrMoA	A193-B7

Q347F锻钢球阀主要性能规范：

公称压力	试验压力
	壳体	高压液密封	低压气密封
16.0	24	17.6	0.6
32.0	48	35.2
适用温度		-40~80℃
适用介质		水、油品、氮气、氨气、氢气液化

两片式锻钢球阀主要连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	主要尺寸（mm）
		L		L1		D		D1		H		W	M	D2	b	Z- Φ d
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	W	法兰
160	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-Φ18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-Φ18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-Φ26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-Φ26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-Φ29
	80	580	380	150	160	225	270	170	105	200	200	600	M24×2	94	50	6-Φ33
	100	620	430	178	188	260	320	190	118	245	245	800	M125×4	115	60	6-Φ36
320	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-Φ18
	32	300	230	100	110	135	150	95	43	120	96	300	M52×2	41	30	4-Φ22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-Φ26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-Φ29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-Φ33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-Φ36
	1OO	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-Φ36

相关标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
