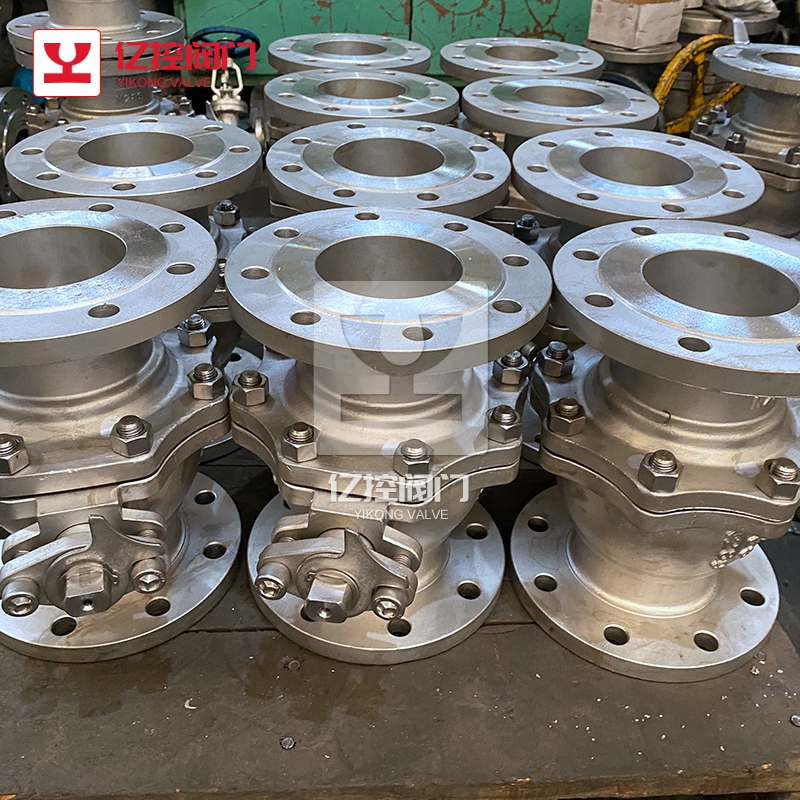

硬密封球阀

产品详情

硬密封球阀产品介绍：

硬密封球阀采用偏心结构，在关闭过程中，阀座与球冷酷间的密封比压能迅速增加，从而确保了密封副的可靠密封。当阀门开启时，阀座与球体能迅速脱离，有x地减小了操作力矩，并使阀座表面与球面之间的控伤可能性降到z小。

2、硬密封球阀（浮动式）采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有x补偿内件受热膨胀，避免因高温而导致的卡阻，适合于中小口径高温使用场合。

3、硬密封球阀（固定式）除金属硬密封偏心球阀的偏心特点外，其它优点在此也具务，此外，它可双向使用，且不易在中腔沉积污物，根据用户工况条件，也可在中腔设置排污口。

4、硬密封球阀的球体表面采用特殊硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封副之间的有合适的硬度差。

5、由于球体表面采用特殊的表面硬化处理，阀座采用堆焊硬质合金，所以在阀门的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。

6、除球体表面和阀座表面的特殊表面处理外，在其它密封材料方面采用柔性石墨、金属缠绕式垫片等，故能用于高温、高压工况，并具耐火烧功能。

硬密封球阀主要技术参数及执行标准：

公称通径(mm)

金属密封浮动球阀

金属密封固定球阀

金属密封三通球阀

DN15~200、NPS1/2~8

DN50~500、NPS2~20

DN50~300、NPS2~12

公称压力(Mpa)

PN1.0~10.0、Class150~600、10K、20K

PN1.0~16.0、Class150~900、10K、20K

PN1.0~2.5、Class150、10K

阀门材料及适用工况

零件名称

材料

阀体

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316L)

球体阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9

(304)

00Cr19N11

(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

(316)

00Cr17Ni12Mo2

(316L)

密封圈

特种硬化材料

适用介质

泥浆、纸浆、含有固体和流体等

泥浆、纸浆、蒸汽、含有固体的流体等

高温、高频、高压

适用温度

-29~150℃

-29~250℃

-29~500℃

设计制造

GB/T 12237-1989、API 608、API6D、JPI 7S-48、DIN3357

结构长度

GB/T 12221-1989、ANSI B16.10、JIS B2002。

连接法兰

JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214。

压力试验

JB/T 9092-99、API 509。

传动方式

手动、蜗轮蜗杆传动、气动、电动。

硬密封球阀特点：
硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构，在高温下启闭轻松。球体及阀座采用特殊硬化处理，密封面不擦伤。球阀具有双向密封功能,大小口径均采用固定球结构(DN15～700mm)。
用途：
硬密封球阀适用于Class150～1500、PN1.6～16.0MPa，工作温度-29～425℃（碳钢）或-40～550℃（不锈钢）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

硬密封球阀技术规范：
压力等级：Class150～1500、PN1.6～16.0MPa
公称通径：DN15～700mm
设计与制造：API608、API 6D GB12237
结构长度：ANSI B16.10 GB12221
连接形式：ANSI B16.5 GB9112～9131、JB/T74～90 SH3006、HG20615～20635
压力实验：API598、ZBJ16006、GB
材质：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti
工作温度：-40～550℃
驱动方式：手动、蜗轮蜗杆传动、气动、电动
