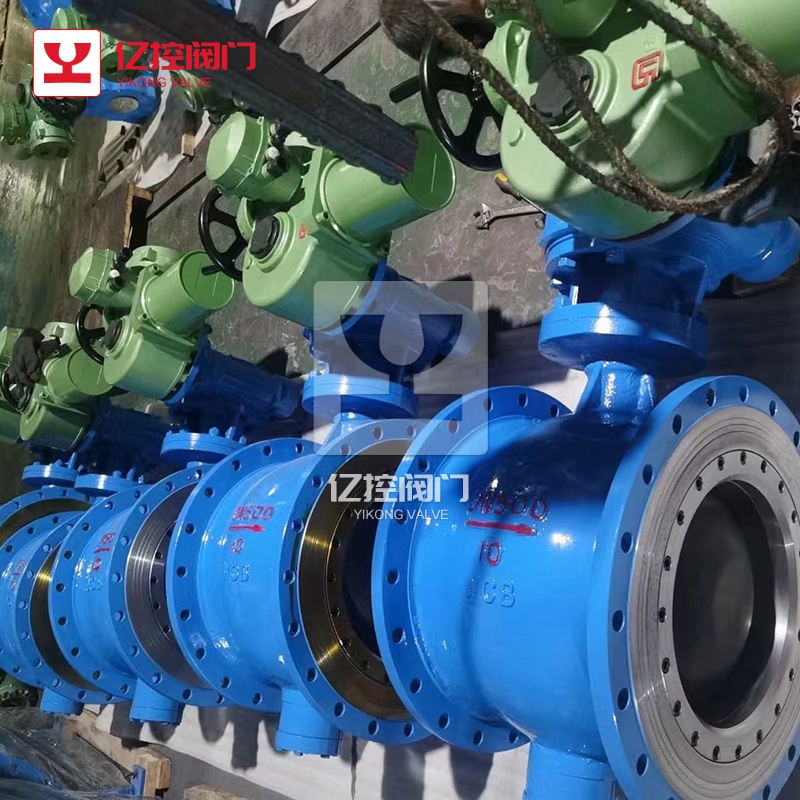

电动偏心半球阀

产品详情

PQ940电动偏心半球阀产品介绍：

PQ940电动偏心半球阀概述:PQ940电动偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，清理了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

PQ940电动偏心半球阀主要材料

序号	名称	代号	材料
序号	名称	代号	WCB	304 CF8	316 CF8M
1	阀体		WCB ZG230-450	0Cr18Ni9	0Cr18Ni12Mo2Ti
2	下端盖		Q235-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
3	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	0Cr18Ni12Mo2Ti
4	下固定轴调节螺栓		Q235-A	1Cr17Ni2	1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
6	下垫片		不锈钢柔性石墨；PTFE；316夹柔性石墨
7	下轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
8	下固定轴		2Cr13	304	0Cr18Ni12Mo2Ti
9	球体		ZG2Cr13	0Cr18Ni9	0Cr18Ni12Mo2Ti
10	阀座压圈		Q225-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
11	阀座		Q225-A	PTFE/1Cr18Ni12Mo2Ti	PTFE/1Cr18Ni12Mo2Ti
12	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
13	阀座垫片		不锈钢柔性石墨	1Cr17Ni2	0Cr18Ni12Mo2Ti
14	阀杆		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
15	上轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
16	对开圆环		1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE	柔性石墨；PTFE
19	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
22	支架		WCB ZG230-450	WCB；304	WCB；304
23	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9	0Cr18Ni9
25	填料压套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9	1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料压板		WCB	0Cr18Ni9	0Cr18Ni9
27	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni	0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2	1Cr17Ni2
30	驱动装置
31	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti	0Cr18Ni9Ti

PQ940电动偏心半球阀性能范围

材料性能	材料代号
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
适用介质	水、油品、蒸汽	硝酸类	醋酸类	强氧化介质	尿素等腐蚀介质	硝酸类
测试范围 Mpa
项目	公称压力	壳体压力试验	密封测试	上密封测试	低压密封测试	探伤测试
试验介质		水 Mpa	水 Mpa	水 Mpa	气 Mpa	GB/T6440-1992
时间	（S）	120	60	60	0.5~0.6
压力测试	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

PQ940电动偏心半球阀主要连接尺寸

公称压力 PN/Mpa	公称通径 DN/mm	尺寸（mm）
公称压力 PN/Mpa	公称通径 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
EQ340H EQ340Y-10 C （WCB/304/316）
公称压力 PN/Mpa	公称通径 DN/mm	尺寸（mm）
公称压力 PN/Mpa	公称通径 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
