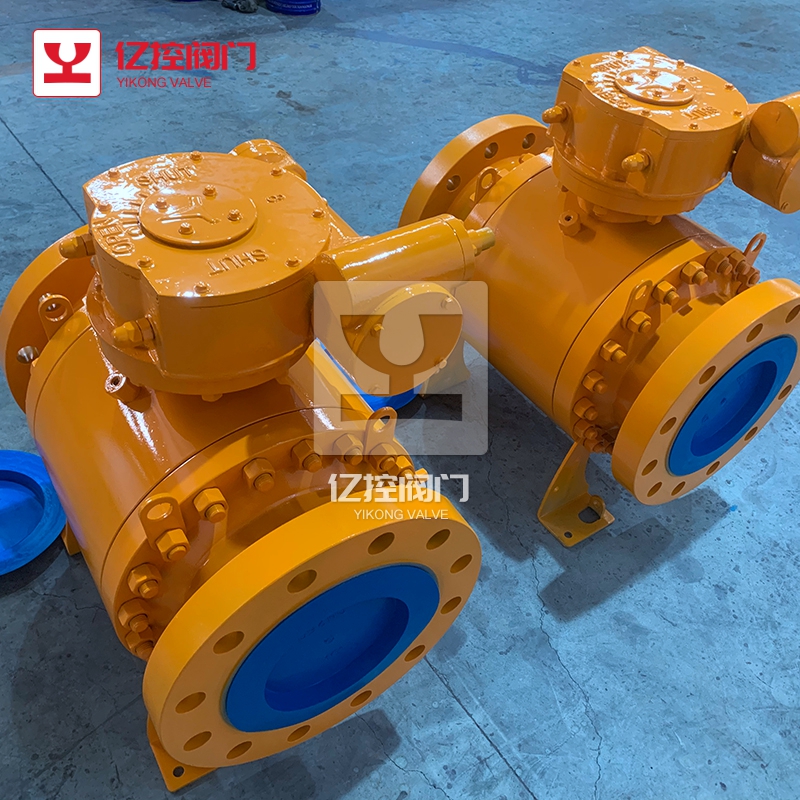

三片式锻钢球阀

三片式锻钢球阀

产品详情

三片式锻钢球阀产品概述:

三片式锻钢球阀所有部件均为锻件，采用下装式阀杆,设备倒密封结构，采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏，密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。

主要零件材料

零件名称	阀体	法兰	阀座阀杆、球	密封圈	双头螺栓	O形圈
材料	45	35	2Crl3	尼龙 1010	35CrMO	丁晴橡胶

主要性能规范

型号		Q41N-160	Q41N-320	Q61N-160	Q61N-320
公称压力 PN(MPa)		16.0	32.0	16.0	32.0
试验压力 (Mpa)	壳体	24.0	48．O	24.0	48.0
	密封(液)	17.6	35.2	17.6	35.2
	密封(气)	0.6
适用温度		-40～80
适用介质		水、油品、氦、氢、氨等

主要外形尺寸和重量

型号	公称通径 DN(mm)	L	L1	D	D1	M	D2	Z-φd	b	H	LO	重量 (kg)
Q41N-160		210	52	95	60	M24×2	18	3-18	20	77	220	5
	15	230	62	95	60	M24×2	20	3-18	20	85	220	6
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	105	68	M33×2	28	3-18	22	100	250	10
	32	300	100	115	80	M42×2	38	4-18	24	120	300	19
	40	350	110	165	115	M52×2	48	6-26	30	150	400	26
	50	400	130	165	115	M64×3	58	6-26	32	165	400	39
	65	490	140	200	145	M80×3	74	6-29	40	180	500	53
	80	580	150	225	170	M100×3	94	6-33	50	200	600	76
	100	620	178	260	195	M125×4	115	6-36	60	245	800	130
Q41N-320	10	210	52	95	60	M24×2	18	3-18	20	77	220	5
	15	230	62	105	68	M33×2	28	3-18	20	85	220	6.5
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	115	80	M42×2	35	4-18	25	100	250	11
	32	300	100	135	95	M48×2	41	4-22	30	120	300	21
	40	350	110	165	115	M64×2	47	6-26	35	150	400	28
	50	400	130	200	145	M80×3	70	6-29	40	165	450	41
	65	490	140	225	170	M100×3	90	6-33	50	180	500	56
	80	580	150	260	195	M125×4	112	6-36	55	200	600	79
	100	620	178	300	235	M155×4	135	8-36	65	245	800	134
